三銘案例 | 五金組裝設備升級遇難題？PT04脈沖輸出模塊來助力

隨著市場對各類產品的需求持續增長，制造企業對自動化生產/組裝設備的要求也日益提高。為適應快速變化的市場需求，江蘇某制造企業積極推動現有的五金組裝產線智能化升級，加大自動化生產設備改造力度。

然而，在實際應用中，現有設備控制器自帶的軸數已難以滿足日益復雜的多軸協同控制需求。同時，在工業總線技術普及和現場布線簡化的行業趨勢下，具備高性能總線通信能力的多軸運動控制設備正成為智能制造發展的必然選擇。

客戶痛點

降本增效：目前產線中使用的小型設備控制器受限于自帶軸數（本體通常4軸），難以滿足復雜生產工藝的多軸協同需求；而選用中大型控制器（16軸以上）雖能解決問題，但會導致控制器成本激增30%-50%。

這種"要么性能不足，要么成本過高"的兩難局面，嚴重制約了該制造企業的自動化升級步伐。

通信性能瓶頸：現有設備普遍采用傳統現場總線（如RS485），存在明顯局限，數據傳輸效率低下、通信延遲明顯，嚴重制約了設備運行效率和系統響應速度。

① 數據傳輸速率普遍低于1Mbps；

② 設備運行效率。

系統集成困難：傳統點對點布線方式存在顯著缺陷，安裝難度較大且線材繁雜，不僅增加了系統的復雜性和維護成本，還限制了系統的靈活性和擴展性。

① 單臺設備線材用量達50-100米；

② 安裝調試耗費時間長；

③ 系統擴展需重新布線，改造成本高昂；

④ 故障排查平均耗時2-4小時。

應用選型

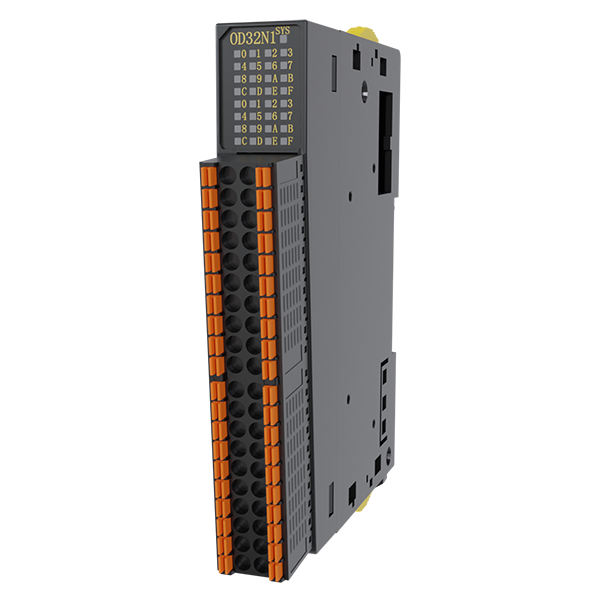

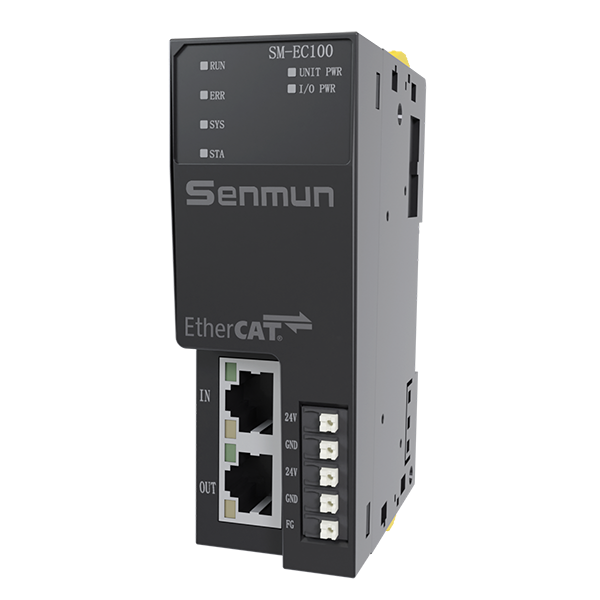

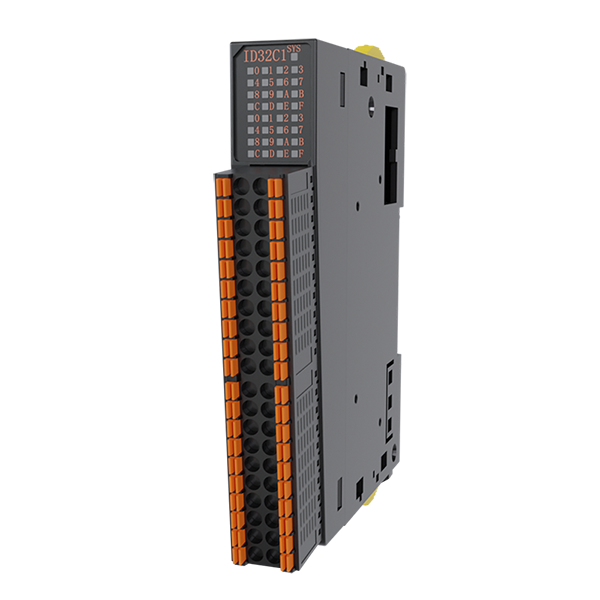

1、本案例采用EtherCAT總線+適配器模塊SM-EC100+數字量輸入模塊ID32C1+數字量輸出模塊OD32N1+脈沖輸出模塊PT04的架構，有利于通信協議統一，簡化設備組網，且PT04可適配市面主流的脈沖伺服、步進驅動器，如松下、匯川、雷賽等，設備兼容性同步提升。同時產品模塊化設計，降低調試難度，調試周期縮短50%，產品組裝良率提升至99.5%。

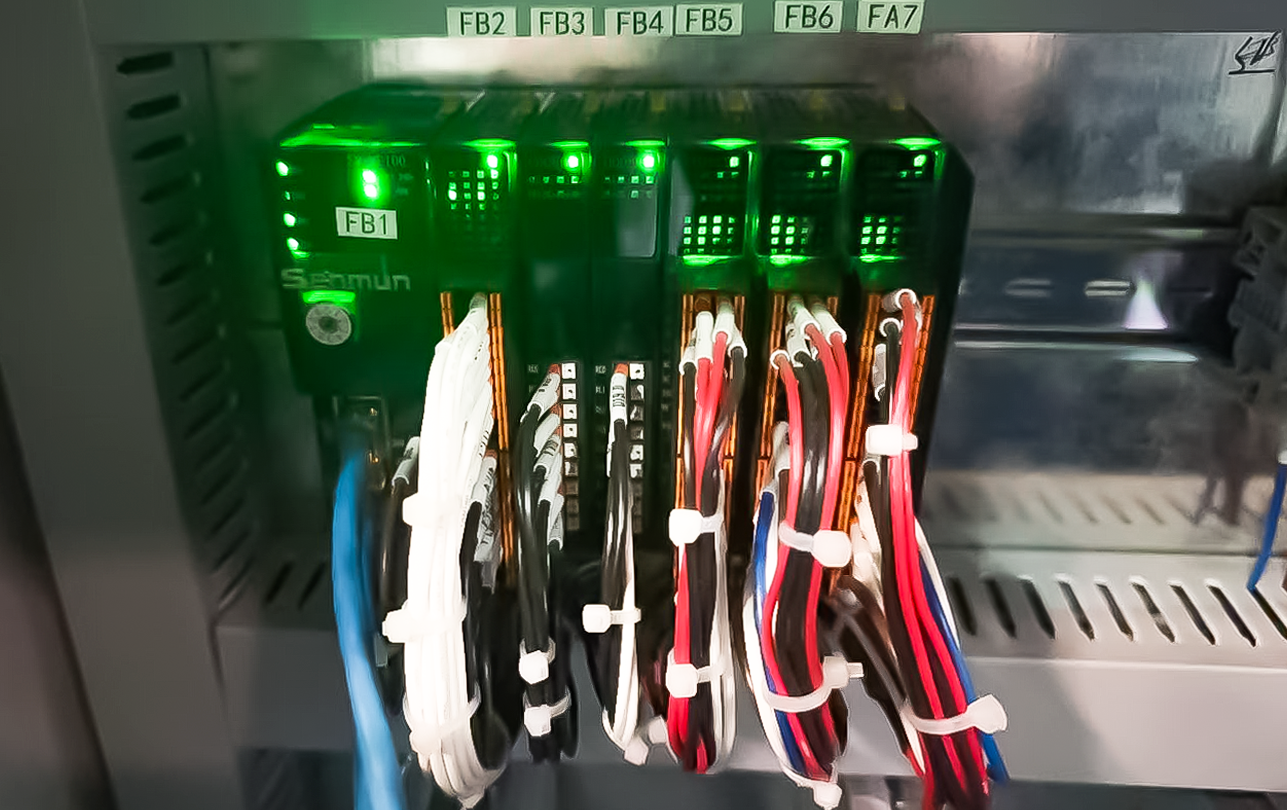

2、在五金組裝自動化產線中，控制系統采用EtherCAT工業總線協議構建高速通信網絡，確?？刂浦噶顚崟r傳輸；通過 SM-EC100主站模塊與 PT04脈沖輸出模塊的協同工作，可同時控制多個運料執行機構協同運動，并且可以實現外部信號的精準采集、傳輸。PT04搭配伺服或者步進驅動器，可以確保運料機構定位準確，保證了各個產品準確組裝貼合。

3、外部設備夾爪獲取五金產品部件后，通過PT04控制外部運料機構，將五金部件運料至目標產品的組裝工位，再控制運料機構旋轉至目標產品的設定角度，最后控制設備向下運行，實現五金部件與目標產品的精確貼合。PT04通過脈沖+方向控制接口（最高200K）配合伺服驅動器，可使執行機構的精確達±0.05mm，保證產品貼合精度。
